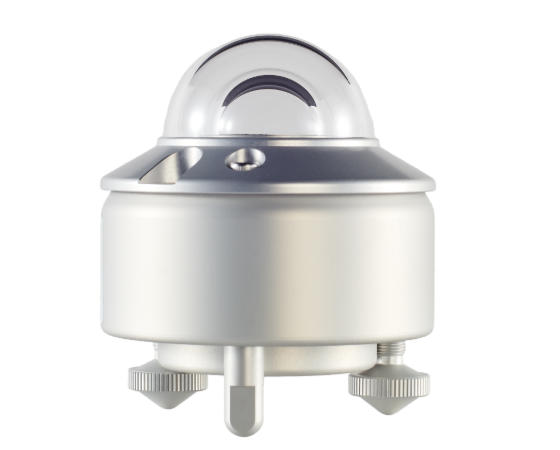

SMP10x 太阳辐射表
型号：SMP10x
产品简介：
SMP10X 辐射传感器是 OTT HydroMet 旗下 KIPP & ZONEN 推出的高性能智能日射表，为精准测量平面短波辐照度设计，广泛适用于光伏面板测试、太阳能研究、气象观测等多种场景。作为 A 级认证产品，它能精准捕捉直接太阳辐射与天空散射辐射的总和，输出范围覆盖 -400 至 2000 W/m²，为各类辐射监测需求提供可靠数据支持。
该传感器采用的热电堆探测器与双层玻璃罩设计，搭配非选择性黑色涂层，确保在 270 至 3000 nm 光谱范围内实现均匀响应，内置温度传感器四阶多项式函数主动校正温度误差，配合压力与湿度传感器实时监测干燥剂状态，避免凝露影响测量精度，即使在 -40°C 至 +80°C 的极端环境下，也能保持稳定性能。
维护方面，仅需定期清洁玻璃罩、检查安装角度与电气连接，每 2 年进行一次校准即可满足 IEC标准要求，干燥剂则每 10 年更换一次，整体维护成本低且操作简便。
凭借 IP67 防护等级、超过 10 年的平均无故障时间，以及 CE、FCC、IC 等多项认证，SMP10X 成为科研实验与工业监测领域的信赖之选，为用户提供长期稳定、精准可靠的辐射测量解决方案。
产品特点
热电堆探测器搭配双层玻璃罩，光谱响应宽
内置温度 / 压力 / 湿度传感器，自动补偿环境影响
RS-485 Modbus® 智能接口，支持多设备组网
5-30V DC 宽电压供电，功耗低至 50mW
内置水平泡与调平脚，多种安装场景适配
IP67 防护等级，-40℃至 + 80℃宽温运行
支持 Smart Explorer 软件，实时配置与数据采集
校准溯源至 WRR，2 年校准周期满足 IEC61724 要求
结构坚固，平均无故障时间（MTBF）超 10 年，维护成本低
技术参数：
规格参数 | SMP10x 详细参数 |
产品型号 | SMP10x |
测量范围 | 短波辐照度 -400 至 2000 W/m² |
光谱范围 | 270 至 3000 nm（20%相应点）285 至 2800 nm（50%响应点） |
响应时间 | 响应时间（63%）：< 0.7 s响应时间（95%）：< 2 s |
零点偏移 | 热辐射（200 W/m²）：< 7 W/m²温度变化（5 K/h）：< 2 W/m²总零点偏移：< 9 W/m² |
温度响应 | -20℃ 至 +50℃：< 0.5%-40℃ 至 +70℃：< 1% |
核心精度指标 | 非线性度（100 至 1000 W/m²）：< 0.2%年稳定性变化：< 0.5%方向响应（80°入射角，1000 W/m²）：< 10 W/m²光谱选择性（350 至 1500 nm）：< 3%倾斜响应（0°至 180°，1000 W/m²）：< 0.2%晴空 GHI 光谱误差：< 0.1%；额外信号处理误差：< 2 W/m² |
视场角 | 180° |
水平泡精度 | < 0.1° |
探测器类型 | 热电堆 |
输出接口 | RS-485 Modbus®（RTU 协议） |
供电与功耗 | 供电电压：5 至 30 V DC（推荐 12 V DC）功耗：5 V DC 时 50 mW（10.0 mA）12 V DC 时 < 60 mW（4.5 mA）zui大功耗 65 mW（zui高输入电压时）zui大输入电流 12.5 mA（zui低输入电压时）zui大浪涌电流 200 mA |
环境适应性 | 工作/存储温度范围：-40℃ 至 +80℃湿度范围（无冷凝）：0 至 100%防护等级：IP67平均无故障时间（MTBF）：> 10 年 |
物理参数 | 仪器重量：600 g外形尺寸（直径×高度）：15 × 9.3 cm包装尺寸：22.5 × 19 × 15 cm10 m 电缆重量：400 g |
配套软件 | SmartExplorer（配置、测试、数据记录） |
校准相关 | 校准溯源：世界辐射参考（WRR）校准周期：至少每 2 年（IEC61724 要求），建议每 5 年 |
支持电缆长度 | 10 m、25 m、50 m、100 m（建议不超过100 m以保证信号质量） |
推荐应用 | 光伏面板 / 集热器测试、太阳能研究、太阳能勘探、材料测试、高级气象和气候网络 |
